ZAGOTOVITE SI OSTREJŠI POGLED ZA POVEZANIM KRMILOM
Ta napredni 7″, 9″, 12″, 15″ ali 16″ veliki navtični ploter s tanko zasnovo, zmogljivim procesiranjem in nadgrajenim zaslonom IPS se celovito poveže z vašim navtičnim sistemom Garmin.
Opravite preprosto integracijo z več motorji.
Preprosto vzpostavite navtični sistem z najboljšo povezljivostjo z omrežji.
Oglejte si območje pod plovilom z vgrajenimi možnostmi uporabe sonarjev
Upravljajte pomorsko izkušnjo skorajda kjer koli.
Združljivost z vrhunskimi zemljevidi in kartami1 za najboljšo Garminovo navigacijo.
Z digitalnim preklapljanjem OneHelm™ se povežite z združljivimi napravami drugih proizvajalcev.
Velikost zaslona: 9″
Sonar: Sonarja SideVü in ClearVü ter običajni sonar CHIRP z osnovnim zemljevidom sveta
Možnost dobave tudi v radarskem kompletu z GMR™ 18 HD3 ali jadralnem kompletu. Za ponudbo nas kontaktirajte.
| Splošno | |
|---|---|
| Mere naprave, Š x V x G | 30,8 x 22,8 x 8,2 cm (12,1 x 8,9 x 3,2 palca) |
| Teža | 3,0 kg (6,6 lb) |
| Nazivna vodotesnost | IPX7 |
| Zaslon na dotik | ✓ |
| Vrsta zaslona | Zaslon WXGA |
| Velikost zaslona, Š x V | 26,2 x 16,3 cm; diagonala 30,7 cm (10,3 x 6,4 palca; diagonala 12,1 palca) |
| Ločljivost zaslona, Š x V | 1280 x 800 slikovnih pik |
| Možnosti namestitve | Obročni nosilec ali vdelana namestitev |
| Upravljanje tudi s tipkami | Zaslon na dotik |
| Možnost ogleda z očali s polarizacijskimi stekli | ✓ |
Zemljevidi in pomnilnik
| Zemljevidi in pomnilnik | |
|---|---|
| Sprejema podatkovne kartice | 2 kartici microSD™ (hrbtna stran naprave) |
| Točke poti | 5.000 |
| Točke sledi | 50.000 |
| Poti | 50 saved tracks |
| Načrtovane poti | 100 |
Senzorji
| Senzorji | |
|---|---|
| GPS | ✓ |
| GLONASS | ✓ |
| Galileo | ✓ |
| Vgrajen sprejemnik | ✓ |
| Sprejemnik | Zelo občutljiv s frekvenco 10 Hz |
| Združljivost z NMEA 2000® | ✓ |
| Združljivost z NMEA 0183 | ✓ |
| Podpora za WAAS | ✓ |
Vdelani zemljevidi
| Vdelani zemljevidi | |
|---|---|
| Preglednice plimovanja | ✓ |
Izbirna podpora za zemljevide
| Izbirna podpora za zemljevide | |
|---|---|
| Garmin Navionics+™ | ✓ |
| Garmin Navionics Vision+™ | ✓ |
| Standardni zemljevidi | ✓ |
| Garmin Quickdraw Contours | ✓ |
Funkcije za navtične ploterje
| Funkcija | |
|---|---|
| Združljivost z načinom Garmin SmartMode | ✓ |
| Podpora za AIS | ✓ |
| Podpora za DSC | ✓ |
| Podpora za združljive pomorske radie Fusion-Link | ✓ |
| Podpora za sonar v črni škatli GSD™ | ✓ |
| Podpora za sonar v črni škatli GCV™ | ✓ |
| Združljivost s programom ActiveCaptain | ✓ |
| Združljivost z Garminovo napravo za daljinsko upravljanje (GRID)™ | ✓ |
| Združljivost z brezžičnim daljinskim upravljalnikom | ✓ |
| Funkcije za jadranje | ✓ |
| Govorjena zvočna opozorila | ✓ |
| Podpora za OneHelm™ | ✓ |
Električne lastnosti
| Električne lastnosti | |
|---|---|
| Vhodna napetost | 10 do 32 Vdc |
| Običajni tok pri napetosti 12 Vdc | 1,68 A |
| Največji tok pri napetosti 12 Vdc | 3,56 A |
| Največja poraba energije pri napetosti 10 Vdc | 43,0 W |
Funkcije in specifikacije za sonarje
| Funkcija | |
|---|---|
| Prikazovanje sonarja | ✓ |
| Izhodna moč | 1 kW |
| Običajni sonar (dve frekvenci/žarek) | Vgrajen (enokanalni sonar CHIRP 70/83/200 kHz, L, M, H CHIRP) |
| ClearVü | Vgrajen, 260/455/800/1000/1200 kHz |
| SideVü | Vgrajen, 260/455/800/1000/1200 kHz |
| Sonar Panoptix™ | ✓ |
| LiveScope | ✓ |

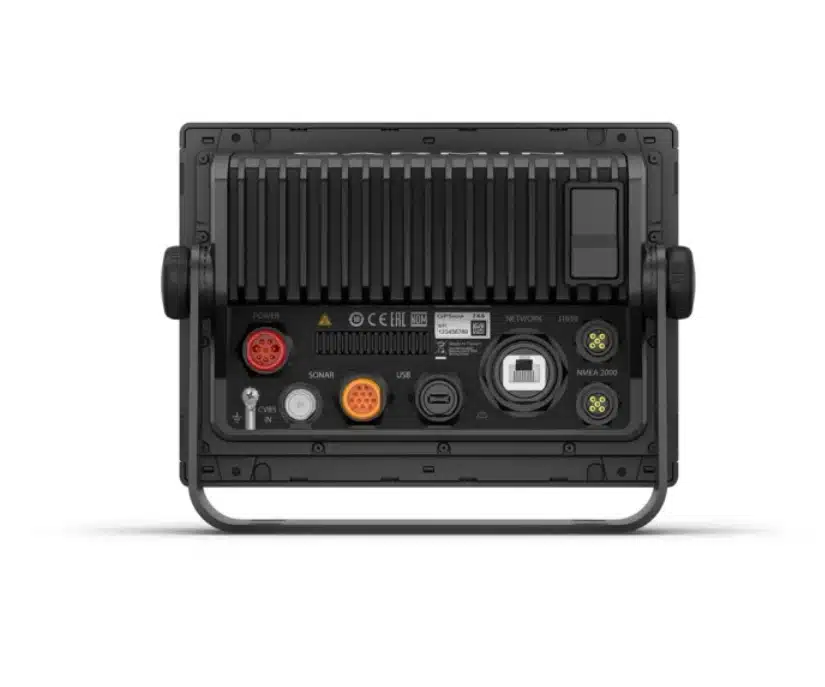

Povezave
| Povezava | |
|---|---|
| Vrata NMEA 2000® | 1 |
| Vhodna vrata NMEA 0183 | 1 |
| Izhodna vrata NMEA 0183 (oddajanje) | 1 |
| Vhodna videovrata | 1 vrata BNC |
| Izhodna videovrata | 1 vrata HDMI |
| Vrata J1939 | 1 |
| Vrata za Garmin Marine Network™ | 2 |
| 12-pinska vrata za pretvornik | 1 |
| Vrata USB | ✓ |
| Klicanje s tehnologijo Bluetooth® | ✓ |
| ANT® (Povezljivost) | ✓ |
| Omrežje Garmin Wi-Fi® (lokalna povezava) | ✓ |
Varnostne in pravne informacije
| Informacija | |
|---|---|
| Informacije v zvezi z aktom EU o podatkih – Navtični ploterji, iskalniki rib in pretvorniki | ✓ |
- Navtični ploter GPSMAP 1223xsv
- Predhodno nameščena kartica microSD™
- Napajalni kabel
- Priključek T NMEA 2000®
- Povezovalni kabel NMEA 2000 (2 metra)
- Vmesniški kabel za povezavo 8-pinskega pretvornika in 12-pinskega sonarnega modula
- Komplet obročnega nosilca z gumboma
- Komplet za vdelano namestitev s tesnilom
- Zaščitni pokrov
- Zaskočne robne letvice
- Dokumentacija
Z radarjem 18 HD3
Zgoraj navedeno ter dodatno še:
- Kupolni radar GMR 18 HD3
- Komplet pritrdilnih elementov za namestitev
- Napajalni kabel (15 metrov)
- Omrežni kabel (15 metrov)
- Navodila za namestitev
- Šablona za namestitev
ZASLON NA DOTIK VISOKE LOČLJIVOSTI S TEHNOLOGIJO IPS
Zaslon v velikostih 10, 12 ali 16 palcev omogoča širše vidne kote, vrhunsko ostrino in berljivost na sončni svetlobi tudi s polarizacijskimi sončnimi očali.
MOŽNOSTI ZA PREPROSTO IN PRIVLAČNO NAMESTITEV
Več zaslonov lahko namestite na ravno podlago drugega zraven drugega in ustvarite eleganten videz steklenega komandnega pulta, odločite pa se lahko tudi za vdelano namestitev. V vsakem primeru bo komandni pult osupljivo privlačen.
DALJINSKI UPRAVLJALNIK GRID™ 20
Izbirna naprava za daljinsko upravljanje GRID 20 omogoča enostaven, intuitiven oddaljen dostop do celotnega navtičnega sistema Garmin in njegovo upravljanje.

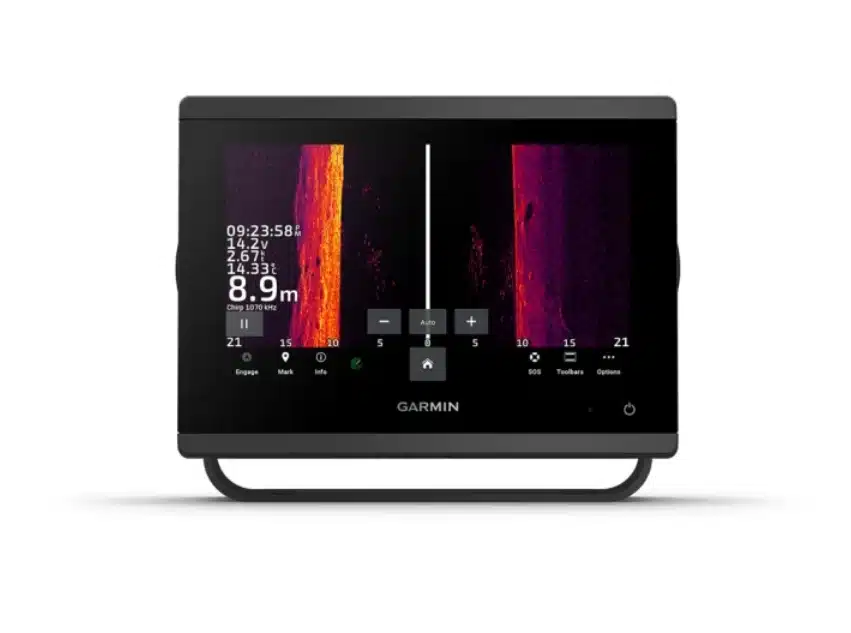

ISKALNI SONAR ULTRA VISOKE LOČLJIVOSTI
Zagotovite si vgrajena iskalna sonarja SideVü in ClearVü ultra visoke ločljivosti z živahnimi in kontrastnimi barvnimi paletami, s katerimi lahko razločite med ribami in strukturami. Družina GPSMAP® X3 podpira tudi možnosti za uporabo običajnega CHIRP z močjo 1 kW. Vgrajene možnosti za združljivost s sonarji so na voljo samo pri modelih xsv.
PODPORA ZA SONAR PANOPTIX™ & LIVESCOPE™
Opravite združitev s sonarjem za preprosto razberljive slike v živo Panoptix oziroma LiveScope™ (potreben je pretvornik, ki je na prodaj ločeno), s katerim lahko v realnem času vidite v vse smeri okoli plovila.
HITREJE, NATANČNEJE, PAMETNEJE
Z dodatno močjo procesiranja in novo tanko zasnovo, ki vključuje steklo od roba do roba in manjše mere, lahko ta ploter preprosto naknadno vgradite v različne konfiguracije armaturne plošče.
IZBOLJŠANA OPTIKA ZASLONA
Novi 9-, 12- in 16-palčni zasloni višje ločljivosti s tehnologijo IPS omogočajo boljšo berljivost na sončni svetlobi in vidnost z vseh zornih kotov, saj imajo 50 % več slikovnih pik kot 9-palčne naprave GPSMAP prejšnje generacije.

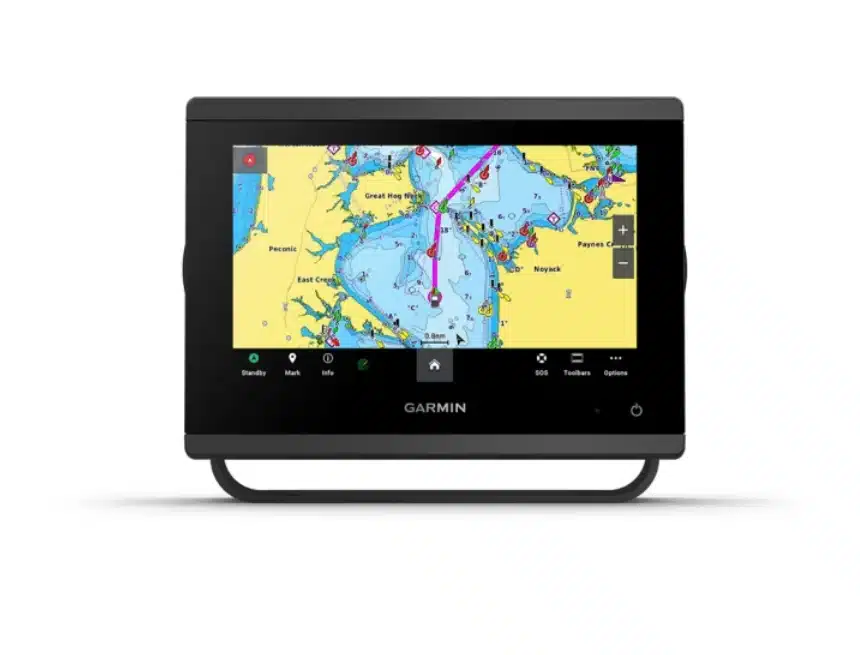

Karte in zemljevidi
Za nov videz in občutek pri uporabi opremite navtični ploter z izbirnimi kartami Garmin Navionics+™ ali vrhunskimi kartami Garmin Navionics Vision+™ z združeno vsebino tako za obalne kot celinske vode, dostopom do dnevnih posodobitev, tehnologijo Auto Guidance+™2 in številnimi drugimi možnostmi.
IZBIRNI PAKET RADARJEV
Na vodah se lahko izognete vremenu in prometu s 4-kilovatnim GMR™ 18 HD+ kupolnim radarjem, ki je na voljo v paketu skupaj z vašim paketom navtičnega ploterja in sonarja GPSMAP.
SIDRO ZA PLITVINE POWER-POLE®
Če povežete izbrane navtične ploterje Garmin s pomožnim motorjem Force® in združljivim sidrnim sistemom za plitvine Power-Pole, lahko v navtičnem ploterju uporabljate napredne funkcije upravljanja plovila6, ki vključujejo pametno samodejno spuščanje sidra, pametni sidrni premik, samodejno dviganje sidra, zaznavanje vlečenja sidra in sidranje na koncu načrtovane poti s funkcijo Auto Guidance3. Namenite več časa ribolovu in porabite manj časa za prestavljanje plovila.
INTEGRACIJA POLNJENJA DRUŽBE POWER-POLE
Navtični upravitelj napajanja CHARGE družbe Power-Pole omogoča integracijo z združljivimi Garminovimi navtičnimi ploterji za učinkovito porabo energije akumulatorjev na plovilu. Na zaslonu navtičnega ploterja lahko polnite akumulatorje, spremljate porabo energije, izberete dodelitev energije, upravljate zagon v sili in celo prenašate energijo med posameznimi akumulatorji.
IZBIRNE VRHUNSKE NAVIGACIJSKE FUNKCIJE
Te izbirne karte omogočajo uporabo najboljših podatkov Garmin in Navionics®, tehnologije Auto Guidance3 in drugih vrhunskih navigacijskih funkcij.
FUNKCIJA ONEHELM™
S tem funkcija združuje vse postopke in možnosti naprav drugih proizvajalcev, kot je sistem digitalnega preklapljanja EmpirBus™, na enem zaslonu.
POLARNI DIAGRAMI
V polarni tabeli si lahko ogledate ključne podatke, vključno s tem, kako hitro morate pluti pri določenem kotu in hitrosti vetra, da boste vedeli, ali je treba prilagoditi postavitev jader.
OMREŽJE GARMIN MARINE NETWORK
Če imate na plovilu več naprav Garmin, lahko delite informacije, kot so zemljevidi, uporabniški podatki, podatki radarja in IP-kamer, med njimi.
OMREŽJI NMEA 2000® IN NMEA 0183
Vzpostavite povezavo z avtopiloti, sistemom digitalnega preklapljanja, podatki o vremenu, zvočnim sistemom FUSION-Link™, predstavnostno vsebino, radijsko postajo VHF, oddajnikom AIS in drugimi napravami na enem zaslonu.
Program ActiveCaptain®
Možnost povezave z vgrajeno tehnologijo Wi-Fi® omogoča združitev z brezplačnim večnamenskim programom za mobilne naprave za dostop do funkcije OneChart™, pametnih obvestil, posodobitev programske opreme, digitalno preklapljanje Garmin Helm™. skupnosti Garmin Quickdraw™4.
VGRAJENA TEHNOLOGIJA ANT®
Vzpostavite povezavo s priljubljenimi napravami, kot so navtične ure quatix® , gWind™ Wireless 2, GNX™ Wind in brezžični daljinski upravljalniki.
POVEZLJIVOST Z MOTORJI
Zdaj lahko navtični ploter povežete z različnimi vrstami motorjev, vključno z motorji Yamaha.
POVEZLJIVOST Z MOTORJI
Zdaj lahko navtični ploter povežete z različnimi vrstami motorjev, vključno z motorji Yamaha.
POŠILJAJTE SPOROČILA NAPRAVE INREACH®
Združite navtični ploter z napravo za satelitsko komunikacijo inReach5 in vnašajte sporočila po meri kar s tipkovnico na večfunkcijskem zaslonu. Dostopate lahko do seznama stikov list ali pa vnesete e-poštni naslov, naslov inReach ali telefonsko številko. Poleg tega lahko združite sporočila po pogovoru, kot bi uporabljali običajna besedilna sporočila.
